Расчет производительности насоса – обязательное мероприятие, которое необходимо осуществлять непосредственно перед выбором насоса для отопительного комплекса. Стоит отметить, что именно подсчет этого показателя вызывает массу проблем как у владельцев отдельных отопительных систем, так и у жителей квартир, подключенных к централизованной системе. Большинство систем теплоснабжения функционирует по принципу естественной циркуляции – когда жидкость естественным образом передвигается по трубопроводу.
Стоит отметить, что каждый отопительный котел должен быть установлен надлежащим образом, а именно находиться ниже трубной разводки и отопительных компонентов. Высокие требования предъявлялись и к монтажу. Установка должна проводиться без лишних поворотов и сужений, что требовало высокой квалификации и профессионализма. И вследствие этого возникала проблема с отоплением дальних радиаторов, а ближние нагревались крайне сильно.

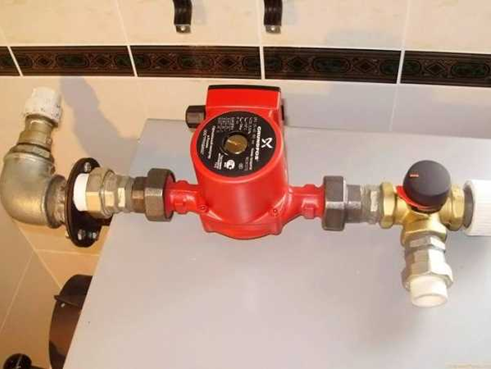

Но решить проблему с производительностью комплекса отопления можно и другим способом при помощи монтажа циркуляционного насоса. Непосредственно сам компонент искусственно создает необходимое давление за счет чего передвижение теплоносителя существенно ускоряется. Также насос обеспечивает равномерный обогрев как ближних, так и дальних радиаторов за счет чего сооружение полностью обогревается. Именно поэтому отопительные комплексы с установленным насосом гораздо эффективней, чем комплексы, функционирующие по стандартной методике.
Весомым преимущество является тот факт, что непосредственно ЦН улучшает эффективность системы в целом. Это позволяет улучшать функциональные характеристики отопительного комплекса. За счет более рационального использования теплоносителя циркуляционный насос способствует снижению расходов для обеспечения теплоснабжения.
Конструкция циркуляционного насоса представлена следующими элементами:
- мотором, вал которого передает вращательное движение ротору;
- непосредственно сам ротор с крыльчатыми лопатками;
- рабочей камерой.
Как рассчитать производительность циркуляционного насоса: примеры подсчетов
Производительность – один из ключевых показателей насоса. Именно поэтому его подсчету необходимо уделить максимальное внимание, ведь от правильного расчета зависит эффективность всей отопительной системы в целом. Подсчет осуществляется согласно следующей формуле Q = 0,86R/TF–TR, где:
-
R – тепловая мощность, необходимая для полного обогрева сооружения;
-
TF – температура теплоносителя на входе в отопительный комплекс;
-
TR – температурный режим воды на выходе из теплового агрегата.
Потребность в определенном количество тепла формируется исходя из климатических особенностей конкретной местности. Для европейского климата наиболее популярны следующие показатели:
100 кВт на квадратный метр – для небольших и средних частных домов;
70 кВт на квадратный метр площади многоквартирного дома.
Если необходимо отопить сооружение с низкими теплоизоляционными показателями, тогда количество необходимого тепла увеличивается. Производственным помещениям и сооружениями с нормальными теплоизоляционными характеристиками достаточно 30-50 кВт на квадратный метр. Увеличивать этот показатель необходимо при возникновении проблем с теплоизоляцией. Последнее по большей степени касается старые сооружения, где теплоизолирующие мероприятия не были проведены.
Также не менее важным фактором является гидравлическое сопротивление системы(ГПС). Подробней о его расчете чуть ниже.
Как правильно выбрать производительность насоса
Вторым не менее важным аспектом является ГПС. Именно из-за ГПС производительность насоса может снижаться, поэтому всегда необходимо выбирать агрегат с запасом.
Высота всасывания имеет следующую формулу расчета H = 1,3x(R1L1+R2L2+Z1……..Zn)/10000, где:
- R1, R2 – потери давления, которое создается непосредственно циркуляционным компонентом в подающей магистрали и «обратке»;
- L1,L2 – длина части трубопровода, которая отвечает за подачу теплоносителя и длина «обратки»;
- Z1 – гидравлическое сопротивление(ГО) отдельных компонентов отопительного агрегата.
- котел для отопления - 1 тыс. до 2000 Па;
- сантехнический смеситель - 2 до 4 тысяч Па;
- гидравлическое сопротивление, которое создает термоклапан – от 5 до 10 тысяч Па;
- счетчики, подсчитывающие количества тепла формируют ГО от 1 до 1,5 тыс.
