Циркуляционные насосы – это оптимальное решение для повышения эффективности отопления в замкнутых контурах. Для систем с естественной циркуляцией теплонагревателя – это лучшее средство, обеспечивающее увеличение эффективности обогрева помещений. А для контуров с принудительной циркуляцией нагревательной жидкости – это неотъемлемая часть конструкции, без которой полноценное функционирование системы попросту невозможно. В этой статье мы рассмотрим все виды циркуляционных насосов, их принцип работы, а также критерии выбора подходящего оборудования.
Элементы конструкции
Вне зависимости от типа насоса, конструкция включает в себя следующие детали:
- корпус, обладающий степенью IP44, которая обеспечивает защиту внутренних элементов от пыли и брызг, летящих под любым углом;
- электрический привод, благодаря которому исполнительные детали имеют возможность вращаться;
- ротор – передает вращение от двигателя к рабочему валу;
- крыльчатка (рабочее колесо) – обеспечивается перекачивание жидкости;
- уплотнители – исключают попадание воды к электродвигателю и другим элементам системы;
- электрическая схема – переключает режимы работы и настраивает параметры двигателя.
Оборудование может иметь различное расположение патрубков и форму корпуса. Это делается для того, чтобы устройства было просто монтировать и использовать в разных отопительных контурах. Также агрегаты имеют разные типы подключения (фланец, резьба, гайка).
Преимущества
Циркуляционные насосы устанавливаются для решения следующих задач:
- повышение энергетической эффективности использования котла;
- в замкнутых контурах, в которых не представляется возможным обеспечение естественной циркуляции теплонагревателя;
- если отсутствует встроенный насос в котельном устройстве;
- для систем с двухтрубной схемой, которые позволяют выставлять различные параметры для каждого из радиаторов;
- для повышения эффективности обогрева помещений в контурах с естественной циркуляцией нагревательной жидкости.
Основной задачей циркуляционного насоса для отопления преодоление инертности труб, ускорение перемещения теплонагревателя по трубам и увеличение напора.
Классификация
Существуют разные типы циркуляционных насосов для отопления, отличающиеся по конструкции и принципу работы. Полный разбор каждого из видов будет рассмотрен в подразделах ниже.
С «сухим» ротором

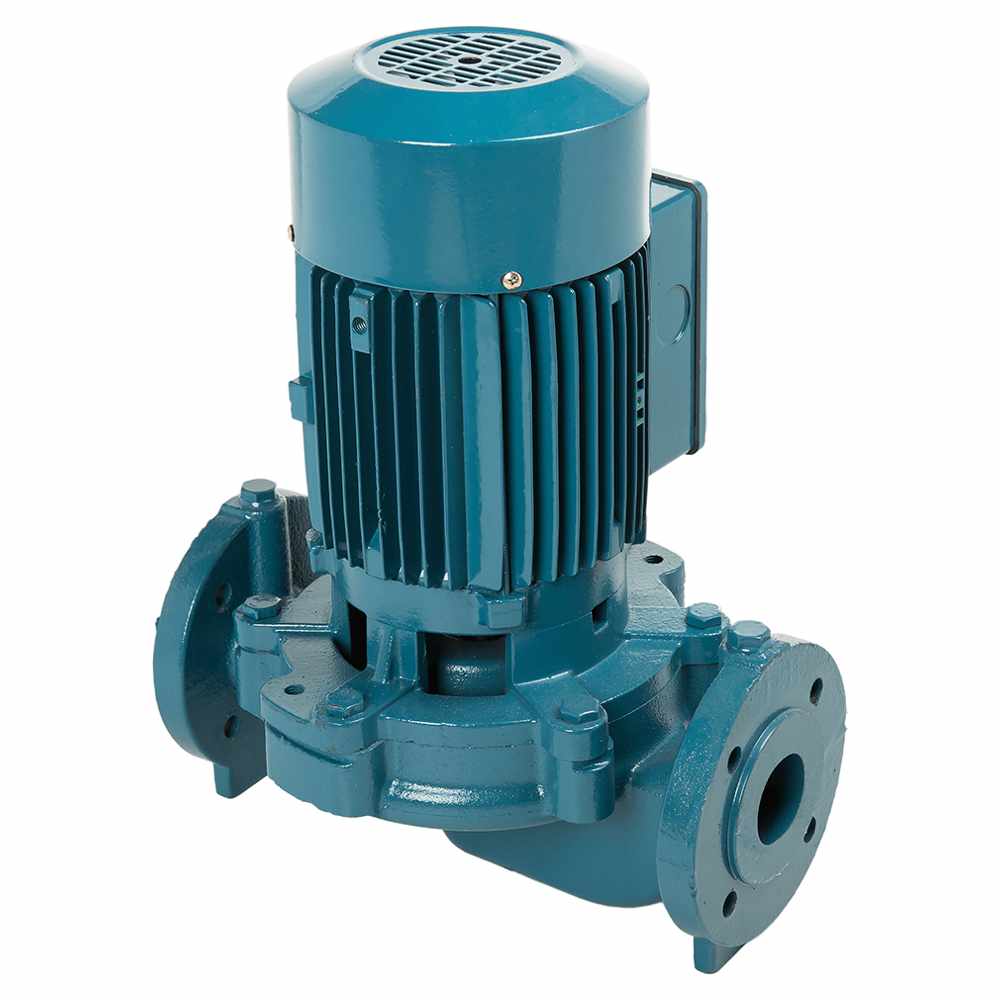

Оборудование такого типа отличается тем, что турбинный блок и электропривод герметично изолированы от теплонагревателя, и никак не контактируют с ним в процессе работы оборудования. Таким устройствам характерны следующие преимущества:
- более эффективное охлаждение обеспечивается за счет того, что ротор не контактирует с горячей перекачиваемой жидкостью;
- высокий КПД (практически 85%), что позволяет использовать такие устройства для больших замкнутых контуров;
- циркуляционные насосы такого типа не бояться завоздушивания;
- абразивные примеси, присутствующие в перекачиваемом теплонагревателе, не вредят ротору, так как он герметично изолирован. Они повреждают только турбину, отличающуюся повышенность износостойкостью.
Отрицательными сторонами таких устройств являются:
- высокий уровень шума, издаваемый при работе. Оборудование рекомендуется устанавливать в отдельных помещениях, чтобы его функционирование не мешало окружающим людям;
- потребность в регулярном техническом обслуживании. Если его не проводить своевременно, то твердые частицы начинают нарушать герметичность уплотнителей, что приводит к быстрой поломке оборудования.
Благодаря таким характеристиками, устройства такого типа больше подходят для использования в крупных отопительных контурах, где есть возможность провести монтаж в отдельном помещении.
С «мокрым» ротором
Это наиболее распространенная разновидность насосных устройств, которая повсеместно используется для монтажа в квартирах и частных домах. Отличительной чертой таких насосов является то, что ротор непосредственно контактирует с перекачиваемой жидкостью. Герметично изолирован только электропривод, который располагается в металлическом стакане.
Такой тип оборудования отличается следующими преимуществами:
- исключается риск протечки и замыкания электродвигателя, так как эта часть насоса помещена в цельный металлический стакан;
- при работе устройства, исполнительные элементы находятся в теплонагревателе, что позволяет обеспечить плавное и практически бесшумное функционирование оборудования;
- нагревательная жидкость обеспечивает непрерывную смазку для исполнительных элементов устройства, а также отводит часть тепла, что позволяет снизить риск перегрева;
- высокая степень надежности;
- отсутствие потребности в регулярном техническом обслуживании.
Недостатками таких устройств являются:
- низкий КПД, достигающий всего лишь 50%;
- существует риск быстрого износа, при попадании абразивных элементов, циркулирующих с теплонагревателем, в рабочий вал.
Такие характеристики позволяют использовать насосы только в небольших контурах, каковыми являются квартиры, загородные и дачные дома и т.д.
Насосы с регулировкой скорости
Скорость перекачивания теплонагревателя по системе играет важнейшую роль. При изменении этого показателя можно:
- поддерживать комфортный микроклимат в обогреваемых помещениях, вне зависимости от температуры за окном;
- стабилизировать температуру каждого из радиаторов, не зависимо от удаленности их от котла;
- уменьшить температуру теплового носителя, при сохранении эффективности обогрева помещений. Это обеспечивается благодаря тому, что при повышении скорости, жидкость теряет меньшее энергии в процессе движения.
Если вы не знаете, какой тип циркуляционного насоса выбрать, рекомендуется обратиться к профессионалам.
Мы являемся официальными представителями крупного производителя промышленных насосов, бренда CPN. Продаваемые нами устройства, не предназначаются для использования в бытовых условиях. Циркуляционные насосы CPN применяются на промышленных и производственных предприятиях, а также других специализированных объектах, на которых требуется обеспечить бесперебойную работу, высокую производительность и мощность насосов.
