Расчет мощности циркуляционного насоса для отопления частного дома

Циркулярные насосы для системы отопления используются для равномерного распределения тепла. Они повышают качество отопления дома без дополнительного потребления сырья. Правильный подбор циркуляционного насоса в зависимости от оборудования позволит добиться высокой эффективности при движении воды по системе отопления.

За счет этого насос отопления обеспечит качественный обогрев с возможностью экономии ресурсов. Вы одновременно сможете поддерживать оптимальную температуру помещения, что обеспечивается за счет ускорения циркуляции воды, и экономить на оплате отопления. В данном обзоре рассмотрим все тонкости выбора циркуляционного насоса для обогрева частного дома. Вы получите ответы экспертов на интересующие вопросы и сможете самостоятельно купить насос на базе полученных рекомендаций.

Неэффективное отопление дома: способы решения, подборы насосов

Если комнаты вашего частного дома прогреваются выборочно, у вас проблемы с системой отопления. Теоретических способов решения всего два. Вы можете полностью заменить старые трубы в частном доме или выбрать оптимальный циркуляционный насос для системы отопления.

Второй способ превосходит обязательную замену труб по затратам денег и времени. Только представьте, сколько усилий потребуется для демонтажа труб и установки новых. Циркуляционная установка стоит намного дешевле, да и такое решение будет более правильным.

Чаще всего с внедрением в отопительную систему такого оборудования вы сможете:

избавиться от воздушных пробок, которые блокируют распределение тепла по трубам;
обеспечить более равномерный прогрев отопительных приборов;
расширить квадратуру отопления.

Для установки циркуляционного насоса достаточно воспользоваться принципом врезки. С соблюдением правил безопасности вы легко выполните монтажные работы и сможете решить проблему с неравномерным отоплением.

Расчет производительности насоса: главные параметры

При расчетах необходимой мощности насоса для начала нужно определиться с возлагаемыми на него задачами. В целом насос может выполнять функцию поддержания лучшего напора воды. С полученными показателями мощности в системе насос сможет обеспечить прохождение воды по всем узлам системы. Поскольку в ней работает принцип гидравлического сопротивления, нужны оптимальные показатели напора для бесперебойного движения.

Вторая задача – перекачивания воды, которой будет достаточно для отопления всех комнат частного дома. Здесь важен эффективный прогрев квадратуры помещения.

2 ключевых параметра для расчета тепловой мощности насоса:

расход оборудования или производительность. Каждая модель насоса отличается максимальной производительностью или количеством подачи воды за единицу времени. В расчетах учитывают количество воды в кубометрах за 1 час времени;
максимальные значения напора. Он означает, как прибор может противостоять гидравлической силе. В таблицах измерения и формулах напор рассчитывается в метрах.

Самостоятельно просчитать параметры очень сложно, поэтому лучше обратиться за помощью к специалисту. Он сможет на основании показателей напора, расхода вычислить производительность оборудования. Она будет соответствовать техническим параметрам модели из каталога доступных насосов.

В продаже есть циркулирующие насосы с настраиваемыми показателями производительности. В таком случае вы облегчаете поиски подходящего оборудования. Их стоимость на порядок дороже, но в дальнейшем поможет решить сопутствующие проблемы с регулированиями напора.

Производительность теплового насоса для качественной циркуляции в системе

Перед подборкой циркуляционного насоса нужно рассчитать его мощность. Это ключевой показатель, определяющий рекомендуемую производительность насоса для отопления в частном доме.

В сложных системах отопления нужен индивидуальный просчет. Доверьте это специалисту, который сможет произвести просчет с учетом всех тонкостей отопительной системы. Для классической системы отопления можно придерживаться простой универсальной формулы:

Производительность зависит от теплопотерь и разницы температур в трубопроводе. Также в формуле заложено значение удельной теплоемкости воды, которая равна 1,163. При установке циркуляционного насоса в частном доме учитываются не только параметры самого оборудования, но и доступ к источнику электричества. В паспорте насоса или в маркировке обязательно учитывается потребляемая энергия. Дополнительно к источнику электричества лучше подсоединить защиту от перепадов и ударов током.

Обратите внимание на шумную работу насоса во включенном режиме. Устанавливайте его в отдаленных комнатах, где это допустимо с учетом источника электроэнергии и шумом, который может доставлять дискомфорт. Уровень шума также прописывается в технических параметрах конкретной модели.

Как установить циркуляционный насос в системе отопления дома?

Для монтажа потребуются все комплектующие насоса, сварочное оборудование и другие инструменты для врезки в систему. Важно правильно определить место установки с позиций безопасности.

Рекомендации профессионалов по установке циркуляционного насоса:

слейте воду с труб отопления;
если трубы требуют зачистки, обязательно выполните ее;
затем нужно монтировать байпас. Он в диаметре должен быть меньше самой трубы;
оборудуйте установку специальным очистным фильтром. С его помощью вы сможете предотвратить прохождение грязного шлама, что предупреждает блокирование потока воды в дальнейшем;
с обеих сторон циркуляционного насоса устанавливают запорные вентили. При ремонте или необходимом перекрытии прохода воды через насос воспользуйтесь этими вентилями;
на основную трубу дополнительно устанавливают шаровой клапан.

Воспользуйтесь схемой-инструкцией, которая прилагается к оборудованию. Модели разных производителей могут подразумевать индивидуальные подходы монтажа, которых обязательно стоит придерживаться.

Как выбрать циркуляционный насос под вашу систему отопления?

Грамотным решением будут просчеты всех параметров, с учетом которых можно подобрать насосное оборудование. Ключевыми техническими характеристиками при гидравлических расчетах считают оптимальный напор и мощность. По такому же принципу в частных домах создают систему теплоснабжения.

Поскольку математические просчеты под силу далеко не всем, можно принять во внимание альтернативные способы подборки насоса для поставленных целей:

при замене агрегата достаточно подобрать в соответствии с техническими параметрами старого насоса. Учитывайте качество производителя и цену;
сделать просчеты по универсальной схеме. Однако полученное значение может быть неточным.

При возможности обратитесь к специалистам по монтажу отопительного оборудования и воспользуйтесь их услугами. Специалисты при просчетах мощности циркуляционного насоса буду просчитывать большее количество переменных параметров, которые влияют на точность результата.

Оптимально для домов до 250 квадратов выбирать бытовые насосы. Помещения с квадратурой выше указанной подразумевают приобретение уже более мощных моделей с напором от 6 метров. Опытные проектировщики не просто просчитают технические параметры требуемого циркуляционного насоса, но и аргументируют все полученные числа.

Работа циркуляционного насоса для системы отопления частного дома

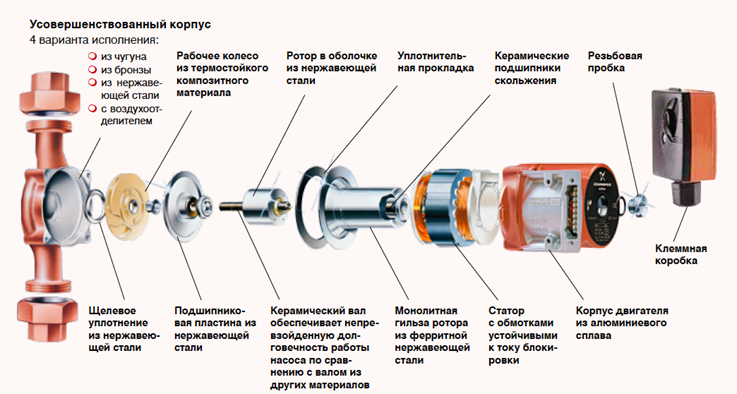

Разновидность насосного оборудования работает по принципу центробежного устройства. Насосы включают следующие части и элементы:

корпус самого насоса для системы отопления;
ротор, который отвечает за вращения блока турбины;
крыльчатка с подвижными лопастями. Это рабочее колесо, обеспечивающее движение воды с определенным напором;
уплотнительные и защитные элементы – теплоизоляция, защиты от воды;
электрическая схема, с помощью которой можно регулировать режимы. Через нее циркуляционный насос работает по заданным параметрам.

Вы можете купить разные по форме, размерам циркуляционные насосы. Производители определяют разные положения отводных, входных патрубков. За счет этого обеспечивается высокое качество монтажа и эксплуатации. В зависимости от способа подключения определяют ключевые элементы, которые должны быть в конструкции насоса.

Все циркуляционные насосы относительно небольшие. Они могут устанавливаться в дополнении с системами безопасности. Работа циркуляционных насосов объясняет их незначительные параметры. Насос с определенной силой обеспечивает движение воды по трубам отопления. Вода по горизонтальному контуру может двигаться даже на небольших мощностях.

По сути, циркуляционные насосы должны воздействовать на гидравлическую силу в трубопроводе. В силу сопротивления ей вода начинает двигаться в системе бесперебойно и более быстро. Для понимания принципа работы циркуляционного насоса рассмотрите следующий алгоритм:

изначально вода в трубе поступает во входной патрубок насоса;
во включенном состоянии циркуляционный насос перекачивает воду на колесо турбины;
с помощью лопаток специальной формы вода проходит по трубам. Этому процессу способствует еще и механическая, центробежная сила;
скорость передвижения воды, как и давление, постепенно увеличиваются.

При установке циркуляционного насоса необходимо учитывать общую длину труб в системе. Каждое оборудование подходит только под определенную длину. Узнать показатель можно в паспорте теплоносителя. Если система отопления разветвлённая, рекомендовано использовать сразу несколько насосов. Они помогут более эффективно распределить потоки воды в разных направлениях. Такое решение может быть актуальным для частных домов с большой квадратурой или многоэтажных постройках.

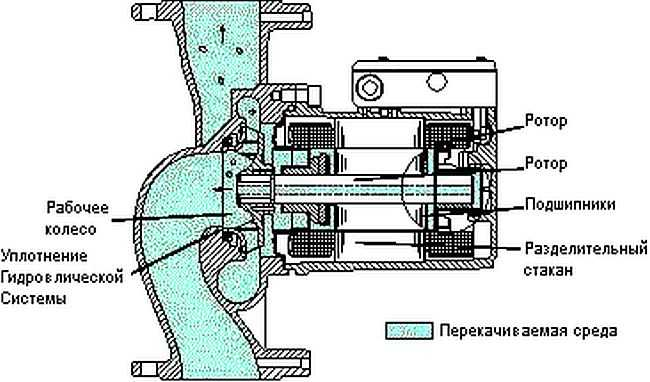

Циркуляционный насос для отопления с мокрым и сухим ротором: главные отличия

Различают два основных вида циркуляционных насосов – с мокрым и сухим ротором. Они отличаются принципом работы устройства в системе отопления.

Оборудование с мокрым ротором работает в узлах теплоносителя. В этом случае циркуляционный насос монтируют с защитной системой от протеканий. Элементы конструкции охлаждаются. За счет смазки отдельных частей циркуляционного насоса для отопления обеспечивается стабильная работа насосного оборудования. Насосы не нуждаются в регулярном обслуживании и работают практически бесшумно.

Конструкцией такого оборудования предусмотрено наличие специальных выходов, которые обеспечивают циркуляцию воздуха. Такие модели подходят только для систем теплоснабжения с попаданием в систему воздуха. В противном случае элементы конструкции могут выходить из строя, перегреваются. Мокрый ротор предназначен только для закрытых отопительных систем.

В насосном оборудовании с сухим ротором обеспечивают гидроизоляцию. Она предотвращает протечки. Эта разновидность насосов не такая востребованная. Можно выделить плюсы и минусы такой системы:

меньше рисков перегрева насоса, поскольку система постоянно охлаждается и не соприкасается с нагревательными элементами;
работают циркуляционные насосы с сухим ротором немного громче;
считаются более надежными, если сравнивать с насосами с мокрым ротором. Это объясняется более серьезной защитой элементов за счет предусмотренных конструкцией уплотнителей.

Ключевым преимуществом последнего вида насоса считают отсутствие рисков из-за скопления воздуха в системе. Также абразивные частицы не станут причиной поломки. При выборе устройства учитывайте процесс насыщения кислородом труб, что влияет на скорость окисления. Эти процессы неизбежны, а по факту образовывается ржавчина. Если есть риски таких процессов, лучше применять насосы с сухим ротором.

Чем привлекают насосы с регулируемой скоростью?

Именно от скорости в работы насоса в системе отопления зависит режим работы разного оборудования с нагревательным принципом. Именно этот показатель определяет, как быстро теплая вода поступит к радиаторам, расположенным в разных концах отопительной системы.

При работе на более высоких скоростях можно достичь минимальных показателей теплопотерь, что отразится на эффективности потребления. В продаже можно найти множество моделей от разных производителей, которые предлагают разные решения для теплоснабжения в системе частного дома.

Производители совершенствуют конструкции, предлагают более экономичные форматы, поставляют более надежные насосы, среди которых вы сможете подобрать оптимальный вариант в зависимости от длины труб и поставленных целей. Скорость насоса также определяется в зависимости от объема теплоносителя.

Из новых разработок внимания заслуживают уникальные формулы насосов с плавным регулированием скоростных режимов. За счет таких настроек удается настроить эффективную работу по всему контуру отопительной системы.

Как рассчитать напор циркуляционного насоса для отопления?

При расчетах этого технического параметра учитывают гидравлические показатели сопротивления в трубах. Именно от силы сопротивления в трубе можно узнать значение допустимого напора. Чаще всего просчетами занимаются профессионалы. Если же вы решили решить этот вопрос самостоятельно, понадобиться проект системы отопления в частном доме.

В этом случае учитывается продолжительность всех труб и их диаметр. Также в формуле при расчетах напора важно подставить значение сопротивления в трубах. Единица изменения сопротивления - Па/м. Узнать эту информацию вы можете в интернете или других общих источниках. Показатель сопротивления фиксируется в таблицах в соответствии с материалом трубы.

Если вы хотите узнать напор насоса, не забудьте посчитать количество дополнительных деталей в виде кранов, переходников, клапанов и других. После получения этой информации воспользуйтесь уже готовой формулой:

значение напора в насосе – это Н, под R понимают сопротивление в трубах, I обозначает метрах всех труб, ∑ Z – общее сопротивление, обеспеченное за счет дополнительных деталей на трубе, p – плотность воды в статическом значении и q – ускорение за счет свободного падения.

Подставив свои значения, вы сможете просчитать оптимальный напор циркуляционного насоса для системы вашего отопления. Если же у вас нет проекта отопительных труб для частного дома, тогда допустимы только примерные просчеты. В них исключают некоторые значения. В этом случае работает такая формула:

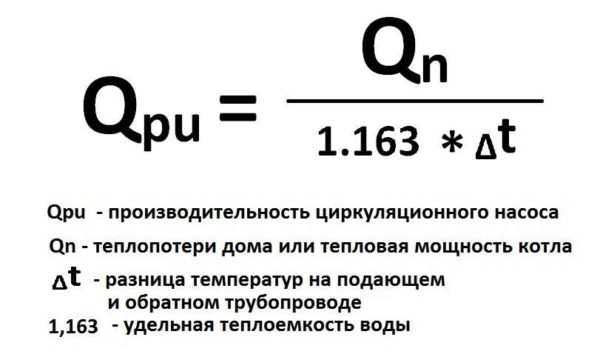

Производительность циркуляционного насоса: формула и таблица

Для расчета производительности можно воспользоваться следующей формулой:

Воспользуйтесь таблицей для расшифровки значений букв:

Q	Тепловая мощность. Если рассматривать систему отопления частного дома, это значение определяет мощность установленного котла.
p	Значение плотности воды, которая равна примерно 1 кг на литр.
Cw	1,16 *К (вода).
Δt	Это перепады температур, показатели которых зависят от типа обогревательной системы. Для обычных отопительных температур значение будет в пределах 20 градусов. Если рассматривать теплые полы или другие незначительные системы отопления, тогда в соответствующую позицию с символом пишем 10 градусов.

Реальные расчеты системы отопления на примере дома на 12 квартир

Чтобы понимать, как правильно считать и получать параметры для поиска нужного насоса, рассмотрим алгоритм подсчетов на реальной практике. Например, у нас есть трехэтажный дом. На каждом этаже размещено по четыре квартиры. Котел расположился в центре многоэтажки. Длина трубопровода у нас будет 60 метров.

Удалось определить сопротивление в трубах 150 Па/м. Предположим, на трубе есть смеситель. В этом случае расчеты будут производиться следующим образом:

∆p = R • l • ДК, то есть, 150*60*2,6 = 203 Гпа;
переводим 1 ГПа = 1 см;
напор циркуляционного насоса в каждую квартиру должен быть 203 см или примерно 2 м.

Это максимально значение напора для жильцов каждой квартиры. Если вы, например, выберите модель с напором 4 метра, дом будет прогреваться в два раза быстрее. Соответственно, вырастит потребление электроэнергии. Это ненужные и необоснованные затраты.

Циркуляционный насос в системе отопления: значение и ценность

Холодные батареи при подаче горячей воды в трубах – это ненормальная ситуация. Такую картину можно наблюдать в многоэтажных домах, когда вода по трубам проходит медленно, а жители первого этажа и вовсе мерзнут в своих домах. Это объясняется нехваткой напора для транспортировки теплоносителя в системе, из-за чего некоторые участки системы остаются холодными.

Для частных домов такой процесс наблюдают в том случае, если система не прогревается в дальних точках труб. Горячая вода не успевает охватывать всю длину труб, из-за чего некоторые комнаты прогреваются минимально. В этом случае лучшим решением будет установка циркуляционного насоса.

Важно, что циркуляционный насос может помочь не только в случаях медленного заполнения труб водой, но и в целях экономии. Принудительная циркуляция, порождающая более быстрое движение воды в трубах, уменьшает тепловые потери. Поэтому, вы используете тепловые источники более эффективно. Плюсом такого устройства будет существенная экономия на оплате коммунальной услуги за отопление.

При настройках работы насоса можно регулировать скорость заполнения системы горячей водой. Например, если вы чувствуете, что в дальней комнате трубы прогрелись не полностью, поставьте максимальный рабочий режим. После этого под заданными параметрами давления вы сможете подобрать оптимальный режим.

После поступления источника тепла во все точки частного дома можно настроить экономичный режим с минимальным потреблением и расходами.

Лучшие циркуляционные насосы для частного дома

Рассмотрим достойные внимания качественные модели нагнетателей, оптимальные для использования в частных домах:

VALTEC VSB 04-15.

Достаточно простая для монтажа модель. Во включенном состоянии работает практически бесшумно и не доставляет дискомфорта. Материал корпуса – прочная латунь. Она закреплена с помощью гайки к моторному блоку. По техническим параметрам это оптимальное устройство с максимальным давлением в 10 атмосфер. Допускается монтаж не только в частном доме, но и в летней кухне или пристройке. Стоит такой насос относительно недорого.

Grundfos UPS.

Встречается в топ-5 рейтингов лучших циркуляционных насосов для установки в частном доме. Производителем является компания родом из Дании. Особое внимание в конструкции уделено именно конструктивным элементам. Бренд использует высококачественные материалы с защитой от коррозии, механических повреждений. Например, в этом насосе внедрили нержавеющие гильзы и композитные материалы.

В среднем потребление энергии насосом Grundfos UPS колеблется до 180 Вт. Устройство работает очень тихо с показателем шума до 43 дБ. При монтаже не возникает никаких трудностей, прилагается инструкция по установке. Вам не придется регулярно обслуживать циркуляционный насос. Конструктивные его элементы прослужат десятилетиями без дополнительных мер. Срок эксплуатации такого насоса –10 лет и больше.

Такие циркуляционные насосы стоят немного дороже, но их выбор оправдан целым рядом вышеописанных преимуществ. Несмотря на высокую цену, вся продукция Grundfos имеет спрос на рынке.

Wilo Star-RS.

Продукция бренда отличается высоким уровнем надежности. Производитель продумал все до мелочей – от использования качественных материалов до защиты электронных систем от сбоев. Разработчик использует качественные и одновременно простые системы для создания каждой модели циркуляционного насоса.

Наряду с качеством Wilo Star-RS отличается экономичностью. Насос настраивается под разные режимы мощности. Система управления примитивная и простая для понимания. Вы легко настроите насос по заданным параметрам и быстро добьетесь поставленной цели.

Корпус в этой модели изготавливают из чугуна. Остальные элементы выполнены из нержавеющей стали, металлографита, полипропилена и других качественных материалов. Циркуляционный насос имеет систему защиты от перепадов электроэнергии. Насосы бренда не нуждаются в регулярном обслуживании. Стоимость на них немного выше конкурентов, но она полностью оправдана характеристиками оборудования.

JEMIX W15GR-18 A

Циркуляционный насос имеет коробку, на которой размещены кнопки управления рабочими процессами. Пользователь может выбрать один из трех режимов. Скорость и мощность работы насоса определяется поставленными целями.

Максимальная температура воды в системе отопления может быть до 110 градусов. С такими показателями ограничения вы можете выбрать подходящую точку трубопровода для врезки насоса. К плюсам модели относят высокий эксплуатационный срок и простоту монтажа. Максимальная производительность зафиксирована на уровне 30 литров в минуту. Среди минусов пользователи выделяют риски нагрева корпуса при работе на максимальной производительности. Это неплохой вариант для бесперебойной циркуляции в системе отопления по относительно невысокой цене.

Джилекс «Циркуль».

Циркуляционные насосы этой серии относятся к устройствам из категории лучшего соотношения цены и качества. Вы легко разберетесь в управлении оборудования, установите подходящий режим его работы. Насос имеет небольшие размеры, поэтому не возникнет трудностей с его монтажом. Уровень шума колеблется до максимального показателя в 65 дБ, что обеспечивает тихий рабочий режим оборудования.

Разработчикам удалось реализовать сложные технические решения с использованием простых и надежных материалов. Такие насосы стоят недорого, но полностью удовлетворяют ключевые запросы покупателей.

В коллекции производителя вы найдете изобилие насосного оборудования. По отзывам покупателей, выходят они из строя крайне редко. Во избежание поломок достаточно воспользоваться рекомендациями от производителя по монтажу и устанавливать насос по назначению.

DAB VA.

Итальянский производитель предлагает качественные циркуляционные насосы, которые подходят для российской системы энергосетей. Изготовитель использует высококачественные материалы, которые редко выходят из строя раньше завершения эксплуатационного срока.

В DAB VA предусмотрено три скоростных формата. Для монтажа не потребуется много сил и времени, используется система быстроразъёмного соединения. В коллекции бренда есть два варианта по габаритам насоса. Бренд постоянно совершенствует линейку товаров из серии насосов, экспериментируя с новыми технологиями для увеличения показателя надежности.

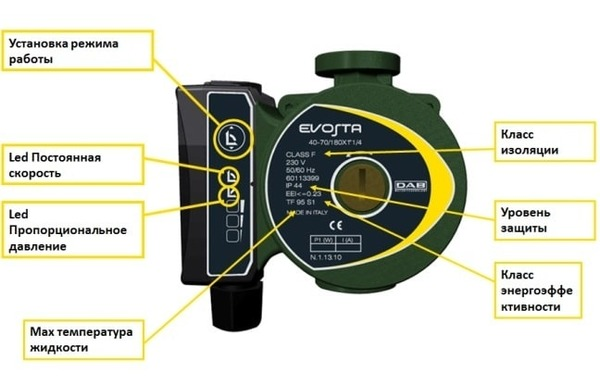

Настройки режима: возможные скорости

Современные циркуляционные модели насосов оснащены системой управления. С помощью нее пользователь может установить режим работы устройства в зависимости от поставленной цели. Преимущественно предлагают три варианта скорости. При ее увеличении насос потребляет больше электроэнергии, поэтому нужно выбирать оптимальный режим.

Скорости определяют количество тепла и температурный режим в помещении. Для поддержания микроклимата в комнатах при сильном охлаждении насос работает с увеличенной скоростью. Если в помещении достаточно тепло, можно установить скорость на минимум.

Управление циркуляционным насосом осуществляется через рычаг. Он размещен на корпусе в доступном месте, чтобы вы легко могли устанавливать параметры работы устройства в зависимости от температуры помещения. Помимо ручного управления есть модели с автоматикой. Они подстраиваются под температуру в комнате и самостоятельно переключаются на нужный скоростной режим. За счет этого в частном доме всегда тепло и уютно. Автоматическая система насоса адаптируется под наружный воздух.

Поиск идеального циркуляционного насоса

Расчеты по параметрам и техническим показателям такого вида насоса не всегда соответствуют стандартным схемам. Некоторые производители при своих вычислениях ориентируются на другие формулы и просчеты. Именно поэтому не всегда можно точно угадать с поисками подходящего циркуляционного насоса. В этом случае лучше довериться профессионалам или описать продавцу систему отопления в доме, показав проект.

При расчетах чаще выводят предельные показатели, при которых может работать система. Максимальные значения и фиксируются в документах к насосам, однако фактическая нагрузка будет меньше. Это необходимо учитывать при поиске устройства для эксплуатации.

Вам не нужен сверхмощный насос, поскольку его работа будет очень дорогой. Если вы не готовы переплачивать на электроснабжение, ориентируйтесь на оптимальные значения мощности, производительности для вашего циркуляционного насоса.

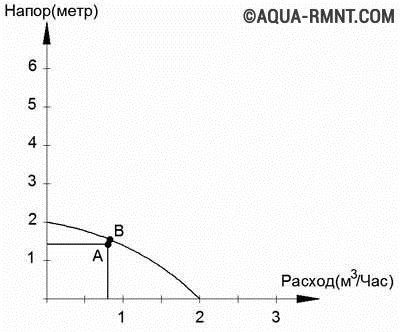

После изучения всей информации и получения данных, стоит определить расход в зависимости от скорости работы насоса. Проще всего это можно представить в формате графика:

Условно обозначили несколько допустимых скоростей. Вертикальная линия обозначает напор в метрах. Горизонтальная полоса фиксирует значения расхода, измеряемого в метрах кубических за час. Ориентируясь на этот график, вы сможете получить значение оптимального напора в зависимости от расхода.

На графике вы видите две точки А и В. В фиксируе реальные данные, А подходящие. Если эти значения оказываются в одной точке или расстояние между ними минимальное, такой циркуляционный насос будет самым оптимальным.

Рассчитаны параметры циркуляционного насоса: выводы по теме

Расчеты оптимальной производительности, мощности циркуляционного насоса могут рассчитываться по разным формулам. Если речь идет о сложной системе отопления в частном доме, расчетом может быть несколько с поисками оптимального решения. Самостоятельно можно только воспользоваться универсальными формулами, результаты которых будут приближенными к действительности.

Это нельзя считать ошибкой, поскольку по формулам получают максимальное значение. По факту таких нагрузок на циркуляционный насос не будет. Значения в маркировке на насосе зависит от подхода в расчетах, на который ориентировался производитель.

Принудительная циркуляция в системе теплоснабжения становится необходимостью. Даже если вы не наблюдаете холодных комнат в частном доме, использование такого насоса ускорит нагревание помещения, позволит экономить на отоплении.

Большинство покупателей выбирают качественные циркуляционные насосы от проверенных производителей с автоматикой. Эта система подстраивается под температуру помещения и регулирует скорость работы двигателя. Это лучший способ поддержать оптимальный микроклимат и избавить себя от ручного регулирования.

Профессиональные проектировщики при подборе циркуляционного насоса оценивают не только сухие факты и параметры с проекта, но и рассматривают функционирование отопительной системы на практике.

Расчеты насосов отличаются по новым домам с максимальной точностью и проектировкой от старых домов, в которых сложно понять всю систему теплоснабжения. Для старых построек применяют более универсальные формулы, которые дают приближенные значения.
