Реле давления насоса – это автоматическая система для насосного оборудования, которая может быть встроена в конструкцию или ее необходимо покупать отдельно. В большинстве случаев модели комплектуют уже этой деталью. Если вы самостоятельно заполняете насосную систему реле давления, необходимо уделить достаточно внимания процессу монтажа и грамотно подсоединить важный элемент. Только при правильной корректировке удастся настроить датчики давления и достичь необходимых рабочих показателей системы. В данном обзоре мы рассмотрим, для чего используют реле давления, как воспользоваться его преимуществами и осуществить установку.
Термин реле давления и его назначение
В насосной системе реле давления выполняет важную функцию. Он выступает движущей силой системы, благодаря которой жидкость поступает в трубы. Датчики воды используют для контроля работы расширительного бака. В модульных станциях чаще всего сразу же предусматривают наличие таких систем в конструкции. Особенно важно использовать реле давления для погружных насосных механизмов.
При прохождении воды через насос гибкая пластина подстраиваться под поток. Далее её изгиб зависит от скорости и объема движущейся воды. Элементы соединяются с помощью пружин. Именно они корректируют положение гибкой пластины в зависимости от потока.
Можно использовать насосы без встроенных датчиков, однако для обустройства системы водоснабжения всего дома этого будет недостаточно. Встроенная автоматика полностью контролирует процесс движения жидкости и ее распределение в системе. Также удается контролировать цикл движения жидкости. Домовладелец может установить автовыключатель, который будет отвечать за запуск, старт и отключения. В зависимости от открытия или закрытия кранов воды забора вам не придется вручную контролировать этот процесс.
Насколько важно иметь реле давления для системы водоснабжения в доме?
Этот функциональный прибор позволяет экономить электричество. За счет сокращения циклов включения и выключения увеличивается срок эксплуатации оборудования. Автоматический реле давления подстраивается под режим работы насосной системы в соответствии с мощностью помпы. Всегда удается поддерживать стабильный напор, который не будет причиной гидроударов и других негативных факторов, влияющих на работу насоса.
Установка реле давления для домашнего использования чаще всего объективна с применением мембранного бака. Эти два элемента создают систему автономного водоснабжения в доме. Если вы правильно наладите все рабочие механизмы, подберите и установите их под свою систему водоснабжения, в дальнейшем не возникнет трудности с распределением воды в системе.
Основные виды реле давления для насоса
Популярность систем водоснабжения с использованием реле давления вышла на тот уровень, что без использования автоматики такого вида сложно представить слаженную систему водоснабжения. Системами автоматического включения, выключения насосов пользуются не только при организации водоснабжения домов, но и используют для других целей.
Например, такие реле устанавливают в системах орошения, инженерных сооружениях, при организации полива и других сферах. Наличие на рынке изобилия моделей позволяет выбрать наиболее удачные функциональные системы для выполнения поставленных задач.
Выделяют следующие виды реле давления:
- Электромеханические модели – работают с помощью специальных встроенных пружин. Они фиксируют минимальное и максимальное давление. Подключают к сети насос через специальные контакты. Контакты реагируют на достижении отметки водоснабжения. Таким образом происходит включение и выключение системы. К минусам такого процесса относят низкую точность. Электромеханические модели предусматривают обязательную настройку параметров в зависимости от температуры и продолжительности работы реле. Выбирают такие модели преимущественно из-за относительно низкой стоимости и практичности. Перед использованием реле настраивают, иначе не удастся достичь оптимального использования насосного оборудования.
- Электроконтактное реле. В таких моделях контакты уже встроены в механизм. Настраивать его намного удобнее чем предыдущий тип, работает реле точнее, что определяет его преимущества. К недостаткам относят высокую стоимость. Для использования такого типа оборудования понадобится дополнительно установка реле, поскольку напрямую электроконтактное реле не присоединяют к насосам.

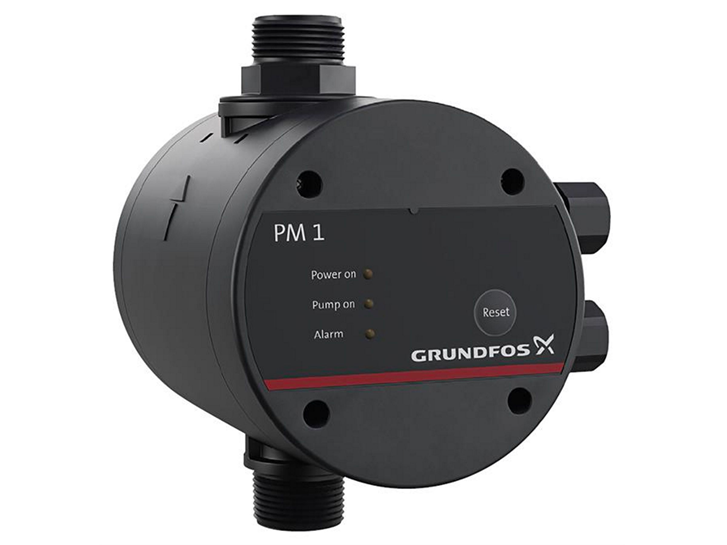

- Электронные системы. Считаются самыми точными среди всех перечисленных видов оборудования. В них предусмотрена цифровая индикация давления, благодаря которой удобно отслеживать параметры давления и применять настройки для достижения разных задач с регулированием функций.
Электронное реле представляет собой комбинацию стандартного и реле протока. Увеличивается спектр выполняемых им функций: насос защищен от работы вхолостую. Даже если по какой-либо причине вода не поступила в систему, вы можете не беспокоиться за функциональность насоса. Он автоматически выключается. После возобновления потока воды система перейдет в рабочее состояние. В реле встроена функция контроля утечек, неисправности гидроаккумулятора. Такой подход включает риски выхода из строя всей насосной системы. В случае бесперебойной длительной работы насоса предусмотрена возможность автоматического выключения для сохранения целостности устройства.
Особенности электромеханических моделей
Этот тип реле работает непосредственно с гидроаккумулятором. Без его использования и включения в сеть система водоснабжения не может быть устроена. Последнее время электромеханические модели чаще заменяют современными электронными вариантами. Это связано с возможностью выхода из строя оборудования, снижение рисков его износа. Защита работы насоса от сухого хода предотвращает множество неполадок, которые могут возникнуть в таком случае.
В электромеханических моделях показатели рабочего давления могут быть от 1,5 до 6 бар. При выборе подходящего реле в зависимости от вашей системы водоснабжения стоит ориентироваться на показатели: напряжение контактов, тип используемого датчика, показатели тока, защита от влаги, параметры присоединительной резьбы и другие факторы. Датчики давления чаще всего устанавливают на гидробак, однако есть возможность использования и отдельно.
Изобилие в продаже моделей датчика определяет достойный выбор для покупателей. Однако при выборе оборудования для внутренней системы водоснабжения стоит ориентироваться только на варианты реле с работой в соответствующей среде. Не стоит усложнять свой выбор, обращая внимание на сложные конструкции под конкретную рабочую среду в определенных типах жидкостей.
При установке насосной станции реле входит уже в комплект. Для правильного монтажа потребуется подобрать подходящее сечение кабеля и выполнить его заземление. Насос должен располагаться правильно с учётом защиты оборудования от сухого хода. После выполнения всех этапов подключения проверьте систему и отрегулируйте реле давления. В большинстве случаев на производстве реле настраивают, но перед включением домовладелец обязан убедиться в подходящих оптимальных показателях - от 1,4 до 2,8 атмосфер. В зависимости от модели технических параметров насоса вы можете скорректировать эти данные, чтобы в дальнейшем обеспечить оптимальную работу оборудования.
Гидроаккумулятор в обязательном порядке проверяют минимум один раз в месяц. При необходимости потребуется скорректировать параметры давления воздуха. Если вы игнорируете профилактику и тестирование оборудования, есть риски быстрого износа резиновой мембраны. В документации к насосному оборудованию всегда фиксируют ключевые рабочие показатели, на которой необходимо ориентироваться для оценки рабочего состояния устройства.
Работа насоса зависит от установленных значений. Когда давление достигает определенного показателя, насос отключается. Так устроен механизм работы оборудования. Параллельно вы можете зафиксировать показания манометра в момент выключения системы. Если они не соответствуют рекомендованным параметрам, нужно настроить с помощью большой пружины.
Настройка показателей необходима до того момента, пока вы не выйдете на оптимальное значение через фиксирование манометра. Пружины достаточно чувствительные, поэтому избегайте резких движений, выполняете все точно и аккуратно. Есть риски, что рекомендованные и рабочие параметры могут не соответствовать определенной системе водоснабжения. В таком случае вам потребуется дополнительно разобраться в расчетах параметров и выполнить новые изменения.
Особенности электронных реле
Несмотря на относительно высокую стоимость таких систем, они остаются достаточно популярными. Затраты на покупку себя оправдывают, что подтверждают домовладельцы. Не возникает трудностей с настройкой реле давления, поэтому сразу после установки вы сможете оценить все преимущества работы этой системы.
В электронных реле давления предусмотрено моментальное отключения насосов при нехватке воды в системе. Сразу же оборудование выключается, что не предусматривает никаких рисков и его использованием в источниках всевозможными опустошениями или перепадами уровня воды.
В таком реле давления предусмотрен небольшой гидробак объемом до 400 мл. Компактные размеры оборудования исключают гидроудары, что делает использование реле безопасным и удобным. Если вы хотите приобрести надежное и практичное реле давления, лучше ориентироваться сразу на электронные модели. Особенно, если речь идёт об установке качественного и дорогостоящего насоса в вашем источнике с водой.
Такие модели имеют увеличенный срок эксплуатации, поэтому вам выгодно будет использовать их в долгосрочной перспективе. К рискам и недостаткам использования таких оборудования относят качество воды.
Вам не придется постоянно контролировать рабочие параметры, настраивать устройство реле давления, поскольку не предусмотрено наличие пружин в такой конструкции. Учитывайте, что после первого включения электронная система должна некоторое время проработать. На это уходит около 15 – 30 секунд. Речь не идёт о поломки или некорректной работе устройства, поэтому обратите на этот момент внимание. Выключения также занимает определенное время, поскольку система поэтапно останавливает работу во избежание рисков поломок.
При отключении задержка может быть до 15 секунд. Электронные модели можно присоединять дополнительно к станциям, которые уже оснащены реле давления. При установке электронной системы также необходимо ориентироваться на ключевое правило монтажа в зависимости от точки забора и положения насоса.
Ключевые поломки реле давления и способы их устранения после диагностики
Неисправность реле давления в насосной системе приводит к неправильной работе всей станции. Худший вариант – выход из строя важных элементов, из-за чего невозможно продолжить работу системы без замены или ремонта. Выделяют несколько причин, из-за чего могут быть сбои в работе и некорректные рабочие показатели.
Чаще всего насос не срабатывает из-за поломок в контактах, солевых отложений, засора, попадания посторонних частиц, неправильных настроек механической работы системы. Также реле не могут корректно работать при условии перепадов в электросети.
Чтобы установить причину неисправности и перейти к её устранению, необходимо провести многоуровневую диагностику. К ремонтным действием человеку без опыта стоит переходить исключительно после точной установки причины неполадки.
Если насос перестал перекачивать воду, как это было ранее, необходимо визуально оценить герметичность системы, при необходимости почистить фильтры и установить давление в системе.
Если на этапе диагностики вы установили исправность самой насосный системы, необходимо осмотреть реле давления. Далее последовательность действий будет зависеть от зафиксированных неисправностей:
- Насос часто срабатывает. Такое происходит из-за внутренних сбоев настроек автоматической системы. Воспользуйтесь манометром для фиксирования показателей оценки соответствия его рекомендованным параметрам.
- Не отключается. В таком случае причины может две – завышение перепада между установленным порогом и реле. Для устранения этой неполадки потребуется настроить работу насосов зависимости от оптимальных параметров. Если работа оборудования происходит беспрерывно из-за залипания, проверьте контакты, зачистив их наждачкой.
- Частое отключение оборудования с сопровождающимся щелчком может свидетельствовать о неисправности автоматического блока. Именно он отвечает за давление воды, поэтому необходимо обратить внимание на систему водоснабжения. Если же с ней все в порядке, переходите на диагностику самой автоматики.
- Насос не реагирует на изменение рабочего состояния. Не срабатывает оборудование по ряду причин. Чаще всего это происходит из-за недостаточного напряжения в электросети. Автоматика работает исключительно при определенных условиях с фиксированными параметрами. Если контакты окислились, потребуется почистить их. В настройках домовладелец может запустить параметр отключения автоматики. Если он завышен, необходимо изменить параметры. Если в устройство попали посторонние частицы, оно не сможет корректно работать в дальнейшем. В таком случае выполните аккуратную чистку.
Профилактика и периодическая оценка состояния являются важными этапами во избежания проблем в дальнейшем. Проверять устройство необходимо не реже одного раза в месяц. Если требуется регулировка параметров, выполните ее в зависимости от рекомендаций производителя. Реле давления выступает важным элементом в системе перекачки водоснабжения воды, поэтому оборудование периодически нуждается в диагностике с целью устранения потенциальных неполадок, которые могут привести к более серьезным последствиям.
Ключевые элементы электронного или механического блока
В системе каждого электронного или механического блока встречается такой набор составляющих:
- две группы клемм. Их используют для крепления нейтрального проводника от сети и отходящей линии от насоса;
- муфты. Применяют для подсоединения кабеля к реле давления;
- регуляторы. Отвечают за пределы отключения, в зависимости от которых устройство включается или выключается;
- основание. Металлическая или полимерная основа для фиксации конструкции. Выполняет защитную функцию реле давления.
Обязательно оборудование имеет защитную систему, с помощью которой удается предотвратить попадание влаги и посторонних частиц, способных негативно влиять на работу оборудования.
Где лучше установить реле давления?

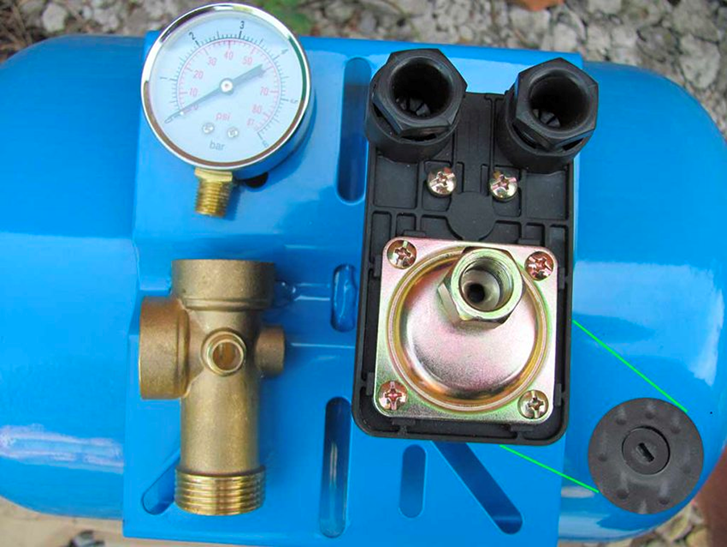

Установка оборудования определена расположением отвода на гидроаккумуляторе. Учитывайте, что некоторые производители устанавливают свои температурные ограничения, которые определяют возможность использования на водоснабжение горячим или холодным. Некоторые реле давления можно применять только в условиях отапливаемых помещений. В системе трубопровода для присоединения реле давления необходимо обеспечить наличие: фильтра очистки воды, обратного клапана, слива для канализации, насоса.
В современных моделях комплектация подразумевает наличие встроенных фильтров, обратного клапана, поэтому их можно монтировать сразу в блоке с другими элементами. Ключевыми параметрами при выборе места установки являются рекомендации производителя по температурным режимам и уровнем влажности.
Конструктивные особенности и принцип работы

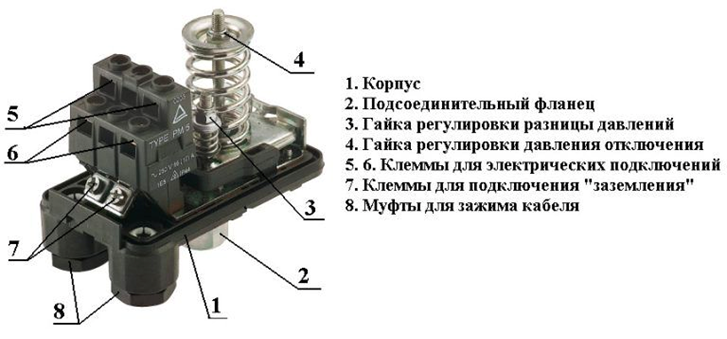

Реле давления всегда имеет специальный штуцер, с помощью которого подсоединяется к водопроводной трубе. Группы клемм используют для подключения электрических кабелей. Пружины, применяемые для создания усилия и срабатывания реле, В бытовых условиях чаще подразумевает возможность работы с заводскими настройками. В некоторых случаях потребуется регулировка параметров.
Реле давления возможно отрегулировать через воздействие на пружину малого или большого диаметра. Также путём зажима пружины можно одновременно повышать два давления – минимальное и максимальное.
Ориентируйтесь на инструкции от производителя, чтобы максимально точно и быстро настроить рабочие показатели оборудования.
Ключевые рекомендации при выборе реле давления
Чаще всего возникают у покупателей вопросы с выбором реле давления для бытового использования. В таком случае человек намерен без помощи специалиста подобрать автоматику для насоса, которую в дальнейшем он будет самостоятельно устанавливать в систему водоснабжения. Рабочий диапазон таких моделей будет 1,4-2,8 атмосфер. Необходимо учитывать, что разница показателей минимального и максимального давления определяет частоту включения насоса.
Лучше ориентироваться на качественных и надежных производителей, которые могут обеспечить высокий срок эксплуатации с минимальными рисками поломок. Обязательно на системе водопровода иметь качественный манометр. Он обеспечит контроль давления в системе и позволит фиксировать рабочие параметры оборудования.
Правила подключения реле давления к трубопроводу
Для правильного подключения реле к системе водоснабжения потребуется фитинг со специальными переходниками. Два из них используют для подключения к трубопроводу, один – гидроаккумулятора, два – манометру и реле давления. В процессе присоединения подсоединения необходимо использовать уплотняющие ленты или нити. Они позволят создать герметичного соединения. Соединительные патрубки чаще всего идут с диаметром ¼ дюйма. Если вам предложили другой формат, используйте переходники. Для присоединения к гидроаккумулятору лучше использовать гибкие шланги. Для подсоединения к сети на крышке реле установлены два отверстия для кабеля.
Воспользуйтесь пошаговой инструкцией для пользователя и установите порядок подключения прибора по электрической части. Именно от этого зависит функциональность устройства и его дальнейшая работа. После подключения можно протестировать и настроить реле. Для этого необходимо подключить к штуцеру манометр. Он предназначен для фиксации показателей давления. Выставите необходимое значение и дождитесь, когда реле давления замкнёт управления.
Процесс подключения и настройки достаточно простой, поэтому вы можете выполнить это без помощи специалистов. Главное, обращайте внимание на рекомендации и инструкции от производителя.
Советы по выбору реле давления
Для начала необходимо приобрести точный манометр, который будет помощником в отслеживании рабочих параметров в работе изделия. С помощью манометра фиксируют значения давления в системе. Если вы не обеспечите монтаж манометра, в дальнейшем могут возникать трудности из-за потенциальных рисков некорректной работы реле и насосного оборудования.
Если вы хотите приобрести долговечное устройство для перекачивания воды, лучше обратить внимание на топовых производителей, которые могут гарантировать высокое качество. Дешевые подделки не оправдают ваших ожиданий. Рисковать не стоит, особенно если речь идет о монтаже реле для дорогостоящих насосов. Бытовые устройства лучше покупать при условии постоянного использования.
Рассмотрим самых популярных производителей, реле которых вы найдёте на отечественном рынке.
- ACP.
Это производитель, который отлично зарекомендовал себя на российском рынке. Китайская конструкция стоит относительно недорого, поэтому часто становится приоритетной при выборе среди других вариантов. К минусам производители относят небольшой эксплуатационный срок, поэтому вы должны ориентироваться на него при выборе оборудования. В моделях реле не предусматривает защиту от пыли и влаги.
2. Грундфос.
Датский производитель выпускает любые системы насосов, элементы для их корректного и надежного функционирования. Компания предлагает изобилие качественной продукции, которая отличается пределами срабатывания. В коллекции вы найдете слаботочные изделия и с наивысшим показателями надёжности. Стоимость реле давления от такого производителя себя оправдывает, поэтому лучше всего ориентироваться на показатели надежности, если вы ищете отличный вариант для долговечного использования.
3. Italtecnica.
Этот итальянский производитель актуален в производстве систем реле и других насосных элементов для частных домов. Ключевыми преимуществами считают высокие показатели надежности наряду с оптимальной стоимостью. Допустима настройка предела в регулировании от 1 до 5 бар. Устанавливает компания 1 год гарантии. При покупке уточните, каким способом реле давления будет подключаться к системе – через насосную станцию или насос. В зависимости от этого отличается комплектация. Разработчик такой системы предусмотрел наличие изоляционной прокладки на корпусе. Сам корпус изготавливают из пластика, однако другие важные детали производят из меди или специального покрытия.
4. Condor.
Популярный немецкий производитель обеспечивает бесперебойную работу насоса и реле. Универсальные настройки позволяют использовать оборудование в любых системах. В случае выхода из строя или необходимости замены деталей не возникнет трудности, поскольку конструкция выполнена максимально просто с целью легкого доступа к конструктивным элементам.
5. Danfoss.
Стоит оборудование достаточно дорого, однако наличие шкалы для регулирования исключает необходимость дополнительной покупки манометра. После установки такого реле вы сможете фиксировать показатели работы устройства без дополнительных приборов. Залипание контактов практически исключено, поскольку производитель делает элементы позолоченными.
Самые недорогие реле давления на рынке
При выборе бюджетных вариантов необходимо ориентироваться на ключевые минусы и риски использования таких реле в системе насосных станций или работы отдельного оборудования. Учитывайте, что бюджетная система не может быть достаточно точной. Это ключевой их минус, который отражается на подход в выборе реле. Не всегда дешёвые модели смогут оправдать ваши ожидания при выборе насоса для достижения поставленных задач. Если одного реле не будет достаточно, может потребоваться покупка дополнительного или замены основного.
При организации бесперебойной системы водоснабжения лучше ориентироваться на среднюю ценовую политику, в которой чаще всего представлены неплохие модели оборудования. Они будут более-менее точными и оптимальными с точки зрения уровня надежности. В таком случае стоимость реле давления будет около 40 – 50 $.
Рассмотрим конкретные модели, которые даже в категории недорогих вариантов оправдывают себя.
- Italtecnica PM/5-G.
Это реле давления итальянского производства работает для перекачивания воды с температурой до 40°. Для удобства производитель внедряет возможность ручного регулирования рабочих параметров, покупатели высоко оценивают качество сборки и приемлемую цену.
2. Aquario PS-5/2.
В этой модели от итальянской компании коэффициент напора составляет 10 бар. Встроенная система ручной регулировки. Производитель установил достаточно высокий класс защиты, что позволяет работать устройство с высоким уровнем надёжности. Используют для системы водоснабжения с температурным режимом не выше 40°. При выборе изделия обязательно обратите внимание на технический паспорт и сертификат, поскольку встречается достаточно много подделок.
3. Джилекс РДМ-5.
Эта модель отечественного производства, которая предусматривает возможность использования в среде с повышенной влажностью. Температура водной среды не должна превышать 35°. К плюсам относят не только доступную стоимость, высокий класс защиты, но и возможность быстрого монтажа. При покупке учитывайте, что контакты могут выгорать, поэтому важно следить за их целостностью. Корпус не защищен от коррозии, что также может служить причиной выхода из строя оборудования.
4. Unipamp LP-3.
Недорогой вариант реле давления, который выпустила отечественная компания. Температура водоснабжения должна быть не выше 40°. Такой вариант оборудования используют в помещениях с повышенной влажностью. Прибор не даст работать на сухую, что исключает риски его выхода из строя. Также в системе предусмотрена система охлаждения. За счёт такой системы конструкции и встроенной защиты вы можете рассчитывать на долговечность работы реле давления. Среди минусов определяют небольшой эксплуатационный срок.
Качественные дорогие реле
Конструктивные элементы из премиум класса – чаще всего это электронные системы. Они не требуют дополнительных настроек, просты в управлении. Ключевым преимуществам считают точность срабатывания, что исключает поломки и риски выхода из страны. Для бытовых нужд не всегда рационально использовать электронные системы. Вы должны объективно оценивать ресурс, на которой рассчитываете с установкой реле давления.
Некоторая система водоснабжения не предусматривает использование дорогостоящих электронных элементов. Изначально нужно определить, подойдёт ли такая система с учетом повышенной чувствительности датчиков.

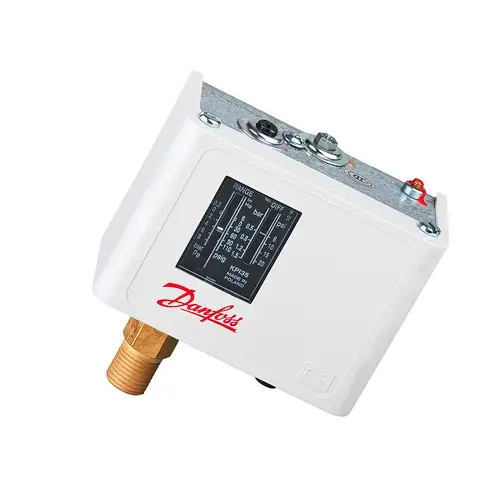

- Danfoss KPI 35G.
Эта модель реле давления считается одной из самых качественных конструкций. Производитель зарекомендовал себя на рынке за счет достойного качества продукции и продуманности элементов до мелочей. Устройство электромеханического типа может использоваться не только для бытового назначения, но и технических условий. У производителя есть более 10 сертификатов качества этого реле давления. Даже перепады в электросети могут не препятствуют работе устройства. Возможность выдерживать существенные нагрузки делает модель универсальной, поэтому покупатель может установить такое реле для газообразной и жидкой среды.
В модели предусмотрена ручная регулировка, она способна выдерживать высокие нагрузки, а качество сборки делает ее очень востребованной.
2. Grundfos FF.
Датский производитель выпустил электромеханическое устройство с высоким классом защиты. Работает реле давления с показателем 4 бар. Мощность оборудования и качество используемых материалов достаточно высокие, поэтому не стоит сравнивать эту модель с китайскими аналогами. Простота использования приобретенного оборудования не усложняет его монтаж и эксплуатацию. К минусам относят только высокую стоимость.
3. Condor Werce MDR 5-5.
Один из лучших мировых производителей автоматики и насосного оборудования. Электромеханическое устройство имеет достаточно высокую мощность и питается от сети 220 В. Есть возможность установить реле даже на линии горячего водоснабжения. Максимальная температура – 80°. Эту особенность считают ключевым преимуществам данной модели.
4. Вихрь АРД-1.
Модель реле давления отечественного производителя достаточно популярна среди покупателей за счет функционала, который способен удовлетворить запросы покупателей. В этой системе предусмотрен режим полива. Также реле защищена от частых включение, утечек, деформации. При необходимости реле перезапускает насос, благодаря чему домовладелец может отслеживать уровень воды. Также в системе предусмотрена защита от работы на сухую.
К главным преимуществам относят простое использование, упрощенный монтаж, возможность регулирования настроек, расширенный функционал. Это одна из немногих моделей реле, в которой практически нет недостатков.
5. Акваконтроль РДС-М 1-2.
Реле давления отечественного производства предусматривает изобилие встроенных функций. Главное из них – защита от утечек. Конструктивными особенностями предусмотрена возможность автоматического перезапуска системы насоса. Температура жидкости при перекачивании должна быть не выше 40°. На панели управления покупатель легко установит базовые параметры для бесперебойной работы реле. Отключение доступно на диапазоне 0-6,5 бар, включение - 0-6 бар. Расположение стрелочки на шкале манометр определяет установленные параметры.
Вывод: выбор реле давления и его характеристики
Чтобы подобрать оптимальное реле давления для вашей системы водоснабжения, необходимо ориентироваться на технические параметры оборудования и условия перекачивания воды. В некоторых случаях покупка дорогостоящего оборудования не оправдано из-за неподходящих технических параметров насоса. Электронные системы максимально чувствительные, поэтому их установка должна быть предусмотрена условиями монтажа.
Также ориентируйтесь на особенности установки, реально или её выполнения домашних условиях самостоятельно. В обзоре мы предоставили информацию про бюджетные и дорогостоящие модели, которые заслуживают вашего внимания.
