Схема дренажного насоса

Дренажный насос - это устройство, предназначенное для откачивания или перекачивания жидкостей из одного места в другое. Он используется для удаления избыточной влаги, прокачивания воды из подвалов, дренажных систем.

Дренажные насосы бывают разных типов и размеров, включая подпорные, центробежные, вихревые и другие. Они обычно оснащены электрическим двигателем, который приводит в движение механизм для перекачки жидкости.

Погружной дренажный насос: чем отличается от других видов

Дренажные насосы отличаются от других видов насосов, таких как центробежные насосы или вихревые насосы, своим назначением и техническими параметрами. Рассмотрим ряд ключевых отличий:

Назначение. Дренажные насосы специально разработаны для работы с небольшими или изменяющимися уровнями жидкости. Они могут работать даже в небольших количествах жидкости без рисков повреждения оборудования или чрезмерного износа деталей.
Конструкция и схема дренажного насоса. Они имеют специальную конструкцию и форму лопастей, которые позволяют насосам эффективно работать с жидкостями, содержащими мусор, грязь и песок, без засорения и без поломки. Они имеют расширенные каналы и отверстия для перекачки мелких частиц.
Уровень откачки. Дренажные насосы способны откачивать жидкость до очень низких уровней.
Подвижность и мобильность. Дренажные насосы обычно компактные и легкие, что позволяет их перемещать при необходимости.
Системы защиты. Многие дренажные насосы также имеют встроенные системы защиты от перегрева или перегрузки, что делает их более практичными и надежными.

Виды дренажных насосов

Существует несколько разновидностей дренажных насосов, которые предназначены для разных условий эксплуатации. Самыми распространенными считают:

погружные дренажные насосы. Используются для поднятия воды на большие высоты, что делает их полезными для дренажа глубоких подвалов и колодцев;
поверхностные дренажные насосы. Используются для откачки воды с поверхности земли или плоских поверхностей;
малогабаритные. Обычно используются в ограниченных пространствах;
специализированные дренажные насосы. Например, насосы, устойчивые к агрессивным химическим средам, могут использоваться для перекачки химических жидкостей или воды с высоким содержанием солей.
аварийные насосные станции. Устанавливаются в качестве резервных насосов, которые автоматически включаются, когда основные насосы перестают работать или при превышении определенного уровня воды.

Схема дренажного насоса и основные элементы

Модели дренажных насосов могут отличаться в зависимости от специфики конструкции. В основном все модели включают следующие элементы:

Корпус насоса. Это внешний корпус из прочных и коррозионностойких материалов, таких как пластик, нержавеющая сталь или чугун. Корпус насоса может иметь входные и выходные отверстия для жидкости.
Входной патрубок. Это отверстие на корпусе, через которое насос впускает жидкость. Оно обычно снабжено сетчатым фильтром или решеткой, чтобы предотвратить попадание крупных частиц и мусора в насос.
Ротор и лопасти. Ротор дренажного насоса – это основной рабочий элемент, который создает движение и перекачивает жидкость. Лопасти ротора могут иметь разную форму и конфигурацию в зависимости от типа дренажного насоса. Они создают центробежную силу, которая выталкивает жидкость через выходной патрубок.
Электрический двигатель. Он выступает источником энергии для работы насоса. Обычно он находится внутри корпуса насоса и соединен с ротором.
Выходной патрубок. Это отверстие на корпусе насоса, через которое жидкость выбрасывается из насоса. Выходной патрубок может быть соединен со шлангом или трубопроводом для направления жидкости в нужное место.
Поплавковый выключатель. Некоторые дренажные насосы оснащены поплавковым выключателем, который автоматически включает или выключает насос в зависимости от уровня жидкости. Это позволяет автоматизировать процесс откачки воды и предотвращает переполнение.
Защита от перегрузки и перегрева. Встроенные системы защиты, которые предотвращают повреждение насоса при перегрузке или перегреве.
Ручка для переноски.

Погружной насос лучше выбирать с автоматикой. Это лучшая защита для выхода из строя, контроля над уровнем воды.

Дополнительные компоненты дренажного насоса

Схема дренажного насоса может включать дополнительные компоненты, такие как фильтры, реле для автоматического управления.

Например, входные фильтр устанавливаются на впуске насоса, чтобы предотвратить попадание мелких частиц и мусора в насос и дальнейшее повреждение его компонентов. Это важно в случае с водой с большим количеством примесей.

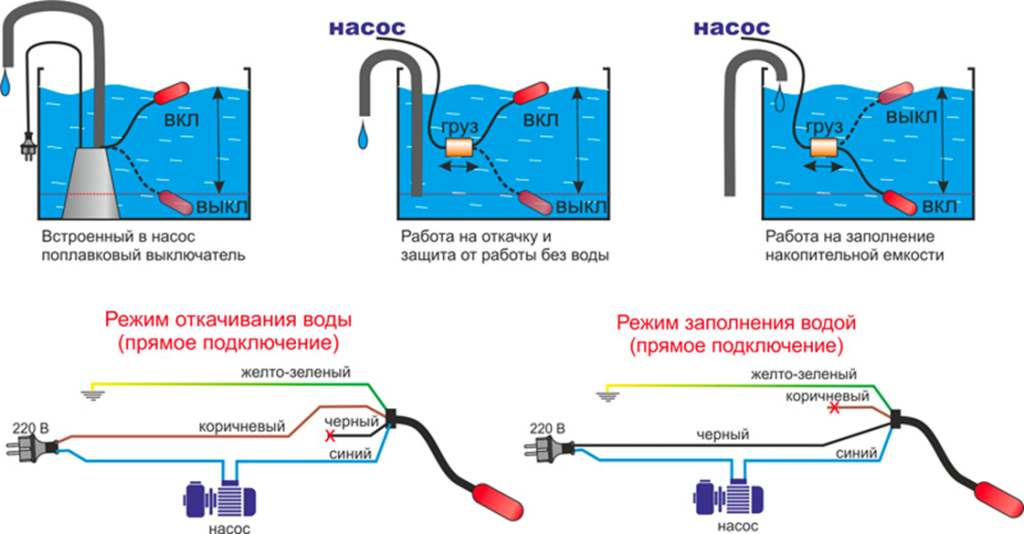

Реле для автоматического управления включает поплавковый переключатель. Он используется для автоматической активации и отключения насоса в зависимости от уровня воды. Когда уровень воды достигает определенного уровня, поплавок поднимается и включает насос, а когда уровень снижается, поплавок опускается и выключает насос.

Давление переключателя управляет насосом на основе давления в системе. Когда давление в системе падает (например, когда кран открыт), переключатель включает насос, чтобы поддержать давление, и выключает его, когда давление достигает заданного значения.

Выбор конкретного типа и конфигурации дренажного насоса зависит от целей и условий эксплуатации и специфики перекачиваемой воды. При выборе и установке дренажной системы рекомендуется проконсультироваться с профессионалами, чтобы обеспечить правильное функционирование и долговечность оборудования.

Подключение погружного насоса

Подключение погружного насоса – это ключевой этап для налаживания системы водоснабжения. Погружные насосы широко применяются для перекачки жидкостей из глубоких источников, таких как скважины, колодцы и бассейны.

Чтобы подключить погружной насос, потребуется выполнить несколько простых шагов:

Определитесь с местом. Необходимо выбрать подходящий погружной насос для вашей задачи. Учтите параметры, такие как глубина скважины или колодца, дебет и давление воды, а также характеристики перекачиваемой жидкости.
Прежде чем начать установку, убедитесь, что вы приняли все необходимые меры безопасности. Это включает в себя отключение электропитания и применение защитных средств, таких как перчатки и очки.
Перед установкой насоса внимательно изучите инструкцию производителя. Подготовьте все необходимые инструменты и материалы, такие как трубы, фитинги, кабель, и крепежные элементы.
Установите погружной насос.
Подключите электропитание.
Протестируйте работу в системе после подключения насоса. Проведите тестовый запуск, чтобы убедиться, что он работает правильно. Учитывайте показатели давления, расходом воды и шума.
При работе с погружным насосом всегда соблюдайте правила безопасности.

При подключении дренажного насоса важно соблюдать условия безопасности и рекомендации производителя. Эти меры помогут обеспечить стабильную работу оборудования и исключить проблемы с насосом в дальнейшем.

Двигатель дренажного насоса

Двигатель дренажного насоса - это компонент, который обеспечивает механическую энергию для работы насоса и перекачивания жидкости из одного места в другое. Выделяют несколько ключевых параметров в особенностях двигателя:

Тип двигателя. Двигатель дренажного насоса обычно является электрическим. Электродвигатель предоставляет необходимую механическую мощность для привода насосного механизма.
Мощность. Мощность двигателя зависит от размера и типа насоса. Чем больше объем перекачиваемой воды и высота подъема, тем мощнее должен быть двигатель.
Напряжение и частота. Для правильной работы двигателя необходимо соблюдать указанные напряжение и частоту. Эти параметры зависят от местных электрических стандартов.
Тип двигателя. Дренажные насосы могут использовать разные типы двигателей, включая однофазные и трехфазные. Однофазные насосы обычно используются в домашних условиях, в то время как трехфазные - в промышленности.
Защита двигателя. Большинство двигателей имеют встроенную защиту двигателя. Автоматика выключения при перегреве или перегрузке способствует увеличению срока службы двигателя.
Тип запуска. Дренажные насосы подразумевают разные способы запуска, включая ручной и автоматический. В автоматическом режиме насос включается при достижении определенного уровня воды и выключается, когда вода снижается до заданного уровня.
Система охлаждения. Двигатели насосов часто имеют системы охлаждения, чтобы предотвратить перегрев.

Дренажный погружной насос и его преимущества

Дренажные насосы имеют множество преимуществ. Главное преимущество заключается в том, что такое оборудование подходит для удаления избыточной влаги. Дренажные насосы предназначены для эффективного удаления избыточной воды из различных мест.

Использование дренажных насосов позволяет улучшить эффективность системы дренажа, предотвратить повреждения и сэкономить средства на ремонте и восстановлении. Многие современные дренажные насосы оснащены автоматическими системами управления, что облегчает их использование и обслуживание. Существует широкий выбор дренажных насосов разных типов и мощностей, что позволяет выбирать насос, соответствующий конкретным требованиям вашего проекта.

Высококачественные дренажные насосы изготавливаются из прочных материалов и могут служить многие годы без серьезных поломок или проблем. Эффективное удаление избыточной воды помогает предотвращать загрязнение почвы и водоемов химическими веществами и бактериями.
