Принцип работы дренажного насоса с поплавком

Дренажные насосы с поплавком - важный элемент в системах водоотвода. Они обеспечивают надежный и эффективный способ удаление воды из разных территорий. Насосы активно используются в промышленности и бытовых условиях.



В данном материале мы подробно рассмотрим принцип работы дренажных насосов с поплавком, их конструкцию, специфику применения. После ознакомления со статьей вы узнаете об условиях эксплуатации, монтажа таких насосов. В заключении предоставим рекомендации для выбора удачной модели.



После детального изучения строения и рабочих моментов дренажного насоса с поплавком намного проще будет понять принцип работы устройства и организовать правильную установку.



Поплавковый насос: определение и назначение устройства

Поплавковые насосы - это автоматические устройства, которые устанавливают с целью откачивания и перекачивания грунтовых и сточных вод. Они предназначены для перекачивания жидкостей с твердыми примесями.



Ключевая особенность дренажных насосов с поплавком - плавающий выключатель, который отвечает за включение и выключение насоса. Реагирует система на уровень жидкости в системе.

Когда уровень жидкости повышается и достигает определенной высоты, поплавок поднимается и включается насос. Когда же уровень жидкости снижается до фиксированного предела, поплавок передает сигнал для выключения устройства.



Дренажные насосы используют для следующих задач:

• откачивание воды из подвалов, колодцев, канализации;
• выкачка воды из помещений затопления;
• отведение воды из оросительных систем;
• для организации системы отопления и водоснабжения.

Дренажные насосы с поплавком обеспечивают высокий уровень надежности, поскольку предусматривают контроль над изменением уровня воды. Насос работает стабильно без рисков перегрева или выхода из строя из-за работы на сухую.

Применение и плюсы поплавковых насосов

Сфера применения поплавкового насоса не ограничивается одним направлениями. Оборудование используют для строительной сферы, в сельском хозяйстве, для решения бытовых задач. В частных домах такие насосы отлично подходят для отведения воды из подвалов, гаражей, колодцев, использования в системах отопления и водоснабжения.





Ключевыми преимуществами эксплуатации поплавковых насосов считают:



1. Работа в автоматическом режиме: встроенный выключатель регулирует рабочий режим насосов, предотвращая сбои в работе и выход из строя оборудования.
2. Эффективность: способен работать с твердыми частицами, что крайне важно для перекачивания жидкостей из загрязненной среды.
3. Простая установка и эксплуатация: дренажные насосы с поплавком компактны и достаточно легкие. Их установка и обслуживание не предусматривают сложностей.
4. Энергоэффективность: автоматическое выключение при достижении минимального уровня жидкости снижает энергопотребление.
5. Универсальность: используют в разных сферах.

Разновидности поплавковых насосов

Дренажные насосы с поплавковым механизмом используются для откачки воды помещений или водоемов. Выделяют несколько ключевых разновидностей поплавковых насосов, которые встречаются в продаже:



1. Погружные дренажные насосы. Особенностью является то, что они погружаются в воду и активируются поплавком. Управление рабочим режимом происходит в зависимости от уровня воды в системе. Они компакты, имеют высокую эффективность, работают относительно тихо. Лучше всего использовать для загрязненной воды с минимальным количеством твердых частиц.
2. Напорные дренажные насосы. Их устанавливают на поверхности и с помощью специальной трубы производят откачку воды. Поплавок находится внутри насоса и активирует реагирует на уровень воды в источнике.
3. Самовсасывающие дренажные насосы. Предназначены для перекачивания воды на большие расстояния. Поплавок включается и выключается в зависимости от заданных пределов. Чаще всего используют для откачки воды из бассейнов и водоемов.
4. Педальные дренажные насосы. В них предусмотрен механический поплавок, который поднимается и опускается в зависимости от уровня воды. Такой поплавок практически не изнашивается. Лучший вариант для работы с высоким содержанием мусора и загрязненности. Поплавки практически не забиваются.

Конструкция дренажных насосов



Корпус дренажного насоса с поплавком – это внешняя часть устройства, которая защищает рабочие элементы насоса от воздействия окружающей среды. Материалы корпуса меняются в зависимости от производителя и модели. Чаще всего используют следующие материалы:

1. Нержавеющая сталь. Ключевые характеристики - высокая прочность, стойкость к коррозии, длительный срок эксплуатации.
2. Чугун. ОН тяжелый, прочный с хорошей стойкостью к коррозии. Считается более хрупким в сравнении со сталью.
3. Пластик. Бюджетный материал, который отлично противостоит коррозии, но не столь прочный.



Электродвигатель - важный элемент дренажного насоса, который способен превращать электрическую энергию в механическую.При выборе электродвигателя важно учитывать: мощность, напряжение, частоту вращения и степень защиты от влаги и пыли.



Насосная часть дренажного насоса отвечает за перемещение воды. Насосная часть включает:

1. Рабочее колесо. Оно вращается внутри насоса для поддержания потока воды.
2. Входное и выходное отверстия. Специальные отверстия, через которые проходит потом воды.
3. Трубопровод. Выполняет роль соединяющего элемента насоса с системой дренажа.



Поплавковый выключатель - это важный компонент, отвечающий за автоматический контроль для активации и деактивации насоса. Поплавок реагирует на уровень воды в источнике. Когда уровень воды достигает определенного предела, поплавок подает сигнал на выключатель, после чего насос начинает работать. Когда уровень воды снижается до определенного значения, насос отключается.



Под характеристиками поплавкового выключателя подразумевают:

1. Возможность регулирования пределом уровня воды. Важные отметки для включения и выключения насосного оборудования.
2. Тип крепления. Встречается крепление к насосу или кабелю, в результате чего меняется положение поплавка в отношении насоса.
3. Используемый материал. Производят поплавки из пластика или нержавеющей стали, которые определяют их долговечность и устойчивость к коррозии.

Для правильной работы дренажного насоса с поплавком важно своевременно менять детали оборудования, следить за исправностью насоса.

Как работает поплавковый выключатель?

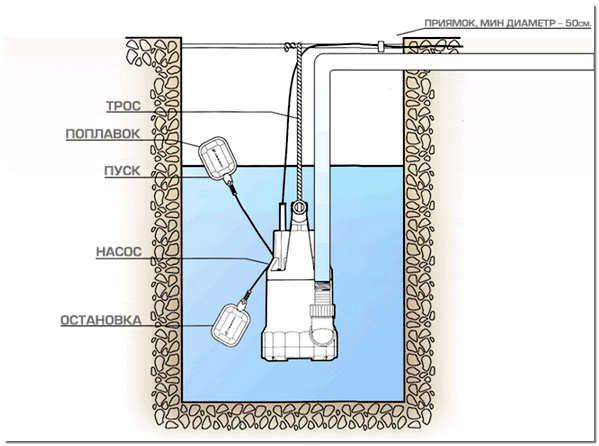

Поплавковый выключатель работает в зависимости от уровня воды в системе. Источник, где установлен дренажный насос, определяет рабочий режим устройства. Поплавок реагирует на изменения уровня воды в источнике. Объясняется это просто:



1. Когда уровень воды находится в одном положении ниже установленного порога, поплавок опущен в воду. Параллельно насосное оборудование отключено от сети.
2. При заполнении источника водой, уровень жидкости постепенно подниматься. Вместе с этим поплавок также поднимается.
3. Когда уровень воды достигает установленного показателя, поплавок поднимается до определенного уровня, при котором контакты выключателя замыкаются. Далее насос переходит в режим активной работы и начинает функционировать.
4. Когда уровень воды опускается, поплавок тоже. Когда уровень воды достигает установленного порога, поплавок опускается до такой степени, что контакты выключателя размыкаются. Подача тока завершается, насос отключается.

Поплавковый выключатель способствует автоматической работе включения и выключения насоса в зависимости от уровня воды. Его задача заключается в обеспечении эффективного откачивания воды из системы. Насос работает стабильно без перегрузки и перегрева, что обеспечивает его долговечность.

Регулирование работы поплавкового выключателя

Эта функция позволяет настроить уровни для включения и выключения насоса. Регулирование может производиться несколькими способами. Зависит это от типа поплавкового выключателя и насоса.

1. Регулирование длины кабеля. Этот вариант подходит для тех систем, в которых поплавок крепится к устройству через кабель. Путем регулирования длины этого кабеля, есть возможность настройки рабочего режима поплавка. Удлинение кабеля повысит уровень включения, а если его укоротить - понизит.
2. Регулирование положения поплавка. Если поплавок напрямую крепится к насосу, есть возможность регулировки положение поплавка на стержне. При перемещении поплавка вверх или вниз меняются критические уровни включения и выключения устройства.
3. Применением регулируемого держателя. Это допустимо только в определенных моделях. Если предусмотрен специальный держатель поплавка с возможностью регулировки положения, можно воспользоваться настройкой рабочих параметров.
4. Замена поплавкового выключателя. Если не получается указанными способами добиться изменения пределов рабочих параметров, предусмотрена возможность замены детали. Тогда вы установите новые уровни для активации и отключения насосного оборудования.

При изменении пределов рабочих параметров нужно учитывать ряд важных моментов. Воспользуйтесь простыми рекомендациями:

• убедитесь, что поплавок находится в правильном положении и нет препятствий для его бесперебойного движения. В противном случае это может привести к износу деталей насоса и полному выходу из строя оборудования;
• устанавливайте оптимальные пределы уровней. Важно, чтобы порог не был слишком низким, поскольку это приведет к частому включению и выключению насоса. В результате - быстрый износ и повреждения деталей;
• при включении оборудования важно проверить, что насос полностью находится в воде. Это важно, чтобы предотвратить работу в "сухом" режиме и повреждение насоса;
• после изменения рабочих параметров поплавка важно запустить насос в тестовом режиме. Заполните источник с водой и проверьте, исправно ли работает система;
• проверьте, каких результатов удалось достичь после регулирования параметров. Важно понимать, произошли ли изменения с показателями эффективности по откачке воды;
• отслеживайте положение поплавка и его состояния. Особенно важно проверять деталь в условиях использования в загрязненной среде. В случае необходимости чистки или замены, выполните это.



Регулирование предельных порогов поплавка - важный момент в обслуживании дренажного насоса. Именно от работоспособности поплавка зависит эффективность работы устройства. Учитывайте  специфику дренажа и потенциальные объемы по откачиванию воды, чтобы правильно настроить рабочие параметры системы.

Установка дренажного насоса: этапы

При установке дренажного насоса потребуется выполнить несколько простых шагов:

1. Определиться с моделью насосного оборудования.

Перед началом установки потребуется выбрать модель, которая максимально соответствует условиям эксплуатации. Ключевыми характеристиками считают: производительность, напор, тип. Потребуется учесть особенности установки и потенциальную нагрузку на насос.

1. Обустроить место монтажа.

Выберите место для установки насоса, чтобы обеспечить его эффективную работу. При выборе места установки важно объективно оценивать место, чтобы установке насоса не препятствовали сторонние предметы.

1. Крепление насосного оборудования.

С погружным насосом его необходимо устанавливать в водную среду, поверхностный – на небольшом расстоянии от источника. Потребуется предварительно подготовить поверхность, прикрепить насос к опоре. Это необходимо с целью минимальных вибраций.

1. Подключение трубопровода.

На этом этапе потребуется присоединить дренажный насос с трубопроводом. Важно, чтобы трубы были подходящего диаметра и длины. Потребуется трубы подсоединить с помощью хомутов и уплотнителей. Это необходимо с целью предотвращения утечек.

1. Настройка электрического подключения.

С соблюдением правил безопасности нужно подключить насос к источнику питания с помощью защитного выключателя. Во избежания коротких замыканий и других неполадок в сети нужно подключить автоматический выключатель.

1. Тестовый запуск насоса.

Прежде чем начать эксплуатацию дренажного насоса, потребуется протестировать его. Заполните водой зону установки насоса и включите его. Если оборудование работает без утечек и прочих деформаций, вы можете использовать его для перекачивания воды.



При Установке дренажного насоса важно соблюдать технические рекомендации производителя. Выбор устройства, его установка и подключение, техническое обслуживание обеспечат эффективную и надежную работу. Придерживаясь рекомендаций производителя, вы сможете рассчитывать на долговечную работу насоса.

Обслуживание дренажного насоса с поплавком



Мероприятия, направленные на обслуживание и профилактику насосного оборудования, влияют на эффективную и надежную работу устройства. Ориентируйтесь на следующие меры:





1. Регулярно осматривайте дренажный насос на уровень износа деталей, состояние оборудования.
2. Периодически очищайте загрязнения с поверхности насоса и поплавка. В противном случае есть риски повреждений и выхода из строя.
3. Проверка положения поплавка. Важно, чтобы он свободно двигался и включался при достижении предела. Если поплавок застревает или не работает должным образом, насос может перегреться или не сработать при необходимости. Это приводит к нарушениям в работе.
4. Контролируйте работу клапана обратного хода. Важно, чтобы клапан не пропускал воду в обратном направлении.
5. На постоянной основе проверяйте работоспособность насосного оборудования. Важно, чтобы система автоматически откачивала воду и вовремя срабатывала.
6. Своевременно меняйте изношенные детали. При необходимости ремонтируйте насос.
7. В блоке питания потребуется постоянно проверять электрическую сеть. Все элементы обязаны быть пригодными. По возможности подключите насос к источнику бесперебойного питания.
8. Обеспечьте регулярное обслуживание насоса. Многие модели  предназначены для долгосрочной работы без технического обслуживания, однако такой подход поможет существенно продлить эксплуатационный срок изделия. Рекомендовано проводить технический осмотр минимум раз в год.
9. Ориентируйтесь на рекомендации производителя. Важно ознакамливаться с прилагаемыми инструкциями. Это поможет вам определить оптимальные интервалы обслуживания и специфические требования к профилактическим мероприятиям.

Если вы будете придерживаться базовых рекомендаций и требований по обслуживанию, есть шанс поддерживать оборудование в отличном состоянии без сопутствующих поломок и выхода из строя оборудования.

Как правильно выбрать дренажный насос с поплавком: рекомендации

При выборе поплавковых насосов важно учитывать ряд параметров, которые определяют технические особенности устройства. При выборе дренажного насоса с поплавком обратите внимание на следующие параметры:



1. Предназначение насоса. Учитывайте особенности области применения, где планируете использовать насос. В зависимости от этого можно определиться с требуемыми характеристиками к насосу.
2. Мощность и производительность. Оборудование должно быть с подходящей мощностью и производительностью под ваши параметры. Узнать технические параметры можно через технический паспорт устройства.
3. Высота подъема. Определите максимальную высоту подъема воды. Этот показатель измеряется в метрах и указывает на максимальное расстояние между нижним и верхним уровнями воды, которое насос может перекачивать.
4. Материал насосного оборудования. Лучше ориентироваться на модели из прочных материалов. Среди лучших - нержавеющая сталь, чугун или пластик высокой прочности. Материал должен быть устойчив к коррозии и износу, достаточно прочным.
5. Тип поплавка. Встречаются разные типы поплавков. Среди самых популярных: механический, электрический или магнитный. Выберите поплавок, который будет максимально надежным под ваши условия эксплуатации. Важно, чтобы он обеспечивал автоматическое включение и выключение насоса при изменении уровня воды в системе.
6. Размеры устройства и конструкция изделия. Учитывайте размер насоса и его конструкцию, чтобы он удобно устанавливался, был доступ к устройству при обслуживании. Некоторые насосы достаточно компактны, что не подразумевает сложностей с их эксплуатацией.
7. Защита от перегрузки и перегрева. Выбирайте модели с наличием такой функции защиты от перегрузки и перегрева. Она предотвращает повреждение насоса при длительной работе или неправильном использовании.
8. Легкость обслуживания: Выбирайте насос с простой конструкцией, чтобы у вас не возникало трудностей и существенных финансовых затрат в ходе его эксплуатации.
9. Энергоэффективность. Определите наиболее оптимальные модели с точки зрения энергоэффективности. Если насоспотребляет меньше электроэнергии без потери производительности, такой вариант будет самым выигрышным.

Эти советы помогут выбрать дренажный насос с поплавком, который обеспечит обеспечит эффективную и надежную работу.

Топ-10 популярных моделей дренажных насосов

На рынке представлено изобилие дренажных моделей насосного оборудования. Рассмотрим топ-10 лучших вариантов:



1. Grundfos Unilift AP12.

Модель от известного производителя Grundfos предусматривает мощный и надежный двигатель, подходит для бытового назначения и откачки грязной воды. Подходит для подачи воды до 12 метров и имеет. Максимальная пропускная способность 180 литров в минуту.

1. Karcher SP 7 Dirt Inox.

Отличная модель с высокими показателями производительности и качества. Обладает интегрированным предохранителем от перегрева и корпусом из нержавеющей стали. Максимальная подача воды - 15 000 литров в час, максимальный напор - 9 метров.

1. GARDENA Comfort 8500 Aquasensor.

Насос от известного немецкого производителя Gardena имеет мощный мотор и позволяет откачивать воду с разной степенью загрязнения. Максимальная производительность - 8 500 литров в час, а максимальный напор - 7 метров.

1. Verty Nova 400.

Насос от итальянского производителя DAB. Хорошая модель для бытового назначения. Максимальная производительность насоса - 7 200 литров в час, а максимальный напор - 6 метров.

1. Wilo-Drain TMW 32/11.

Надежный насос с мощным двигателем, подходит для откачки воды из колодцев и резервуаров. Максимальная производительность - 14 400 литров в час, а максимальный напор - 11 метров.

1. ZENIT BlueBOX B.

Мощное оборудование от итальянского производителя ZENIT, предназначено для откачки воды с небольшими загрязнениями. Объем подачи воды - до 10 000 литров в час, а максимальный напор - 7,5 метра.

1. Aquatica Robin 200.

Производство отечественной компании Aquatica. Максимальная производительность насоса - 7 200 литров в час, а максимальный напор - 5 метров.

1. AL-KO Drain 12000 Comfort.

Универсальный дренажный насос от немецкого производителя AL-KO, подходит для откачки воды из различных источников. Максимальная производительность - 12 000 литров в час, а максимальный напор - 9 метров. Ключевая особенность - откачка воды с частицами до 30 мм.

1. Makita PF1110.

Японский дренажный насос с мощным двигателем и высокой производительностью. Чаще всего используется в быту или на строительных площадках. Максимальная производительность - 15 000 литров в час, а максимальный напор - 10 метров. Корпус из нержавеющей стали устойчив к коррозии.

1. Einhell GC-DP 1020 N.

Немецкий насос с мощным двигателем и корпусом из нержавеющей стали подходит для откачки грязной воды из разных источников. Максимальная производительность насоса - 18 000 литров в час, максимальный напор - 9 метров. Возможность откачки воды с частицами размером до 20 мм.

Сравнение дренажных поплавковых насосов с другими видами

Сравнение дренажного насоса с поплавком с другими типами оборудования обусловлено конкретными условиями применения. Например, для перекачивания воды из колодца или скважины, дренажный насос с поплавком будет лучшими вариантом. Его ключевая особенность в этом условии - поддержание уровня воды в заданном диапазоне.



Если необходимо перекачивание жидкостей с высокими показателями вязкости, например, дренажный насос с поплавком не подойдет. Для этой задачи подойдут винтовой насос или центробежный.



При перекачивания больших объемов воды центробежный насос может оказаться более эффективным выбором, чем дренажный насос с поплавком. Это связано с техническими параметрами, поскольку центробежный насос может обрабатывать большие объемы жидкости за короткий промежуток времени.



Выбор насоса зависит от конкретной задачи и условий применения. Если вам сложно определиться с типом и моделью насоса, потребуется помощь специалистов.



Вывод

В статье рассмотрели дренажные поплавковые насосы, которые постоянно используются в бытовой и промышленной сферах. Оборудование имеет ряд преимуществ, обеспечивая: надежность, эффективность и универсальность, наличие автоматики для своевременного включения, выключения системы.



В статье мы выделили особенности конструкции насосного оборудования, определили сферы применения устройства. Дренажные поплавковые насосы - это лучший вариант для поддержания уровня воды в обозначенных пределах.



При выборе дренажного оборудования стоит ориентироваться не только на особенности устройства, но и условия эксплуатации. Правильная установка и своевременное обслуживание обеспечивают эффективность и долговечности работы насосов.
